HHKBを無改造でBluetooth化してみた

HHKBを無改造でBluetooth化してみた

手持ちのHHKBに、USB2BT plus、かえうち、モバイルバッテリーを積み込んでBluetoothキーボード化した件について

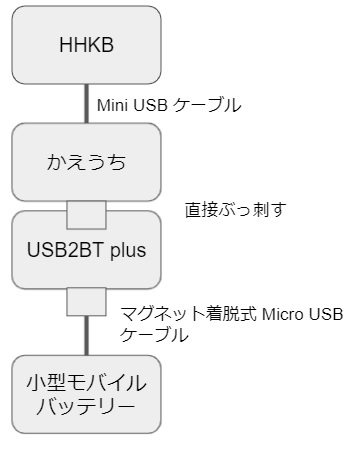

機器構成

  • かえうち
    • キーボードのキーを好きなようにカスタマイズできるデバイス
    • 入力 USBメス
    • 出力 USBオス
  • USB2BT plus
    • USB接続のキーボードをBluetooth化できるデバイス
    • 入力 USBメス
    • 電源入力 Micro USB
  • マグネット着脱式 Micro USB端子
    • USB2BT plusにはON / OFFのスイッチがない。通電したらON。
    • マグネット式Micro USBの着脱をスイッチON / OFFとして使う
  • 小型モバイルバッテリー
    • 薄くて小さくて、Micro USBケーブルが付いているものを選定

このままだと持ち運びに不便だし、邪魔なので3Dプリンタでまとめて収納できる脚を作った。

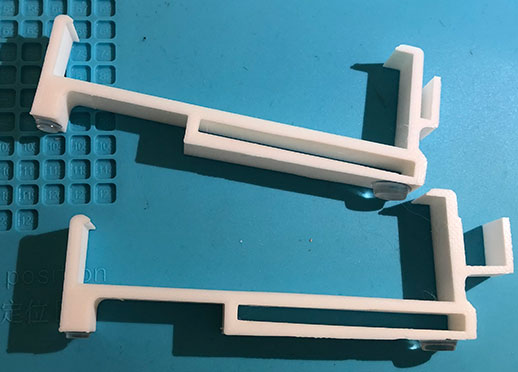

HHKB脚パーツ

細長い長方形の穴にモバイルバッテリーが収まる

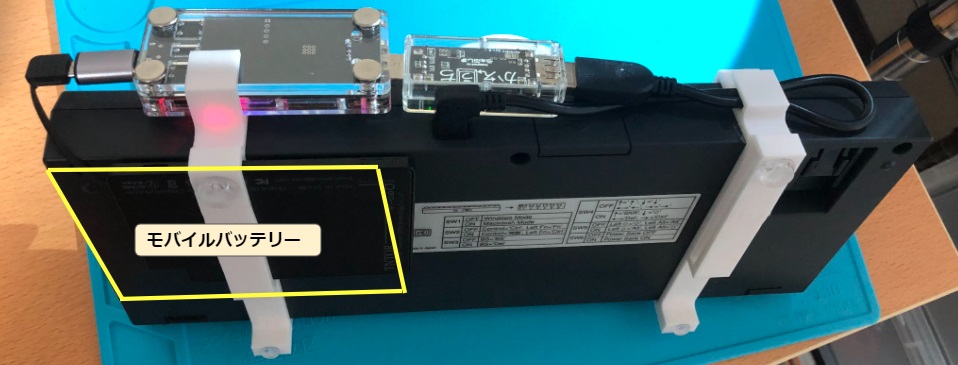

キーボードを裏からみた画像

キーボードのいい感じにスナップフィットし、裏側にモバイルバッテリーを収納。

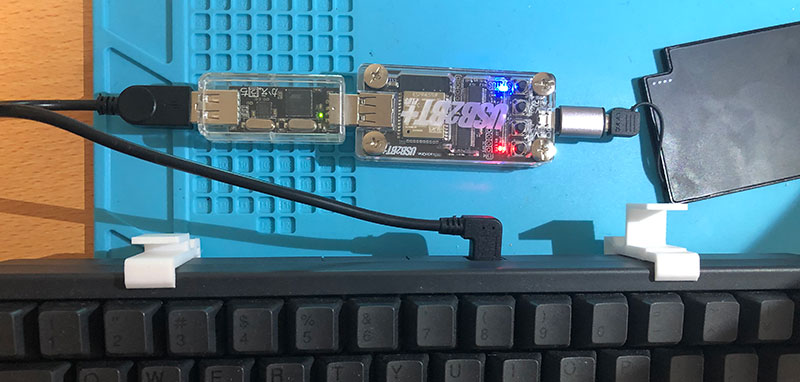

キーボードの背面にケーブルとUSB機器が収まる形状にした。
そのままだと滑るので、滑り止めゴムシールを貼っている。

対応モバイルバッテリーはコレ
コピーされまくってるヤツだから、似たようなサイズのなら入るかと

3Dプリント用 STLと、Fusion360用ファイル(.f3d) が入っています。

※2021 5/24 追記
ThingiverseにもSTLをアップロードしました。HHKB USB2BT holder

まとめ

USB2BT plusを使うことで、手持ちキーボードがBluetooth化。
しかも かえうち のキーカスタマイズもそのまま有効なので便利

ただし、全パーツの値段を足すと大きくなるので気をつけよう

  • HHKB持ってない & キーカスタマイズ不要な人
    • HHKB Pro BTを買おう!
  • HHKBを持っている & キーカスタマイズ不要な人
    • USB2BT plusを買おう!
  • HHKBを持っている&キーカスタマイズに興味がある人
